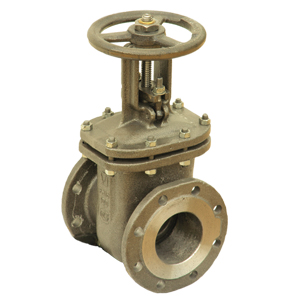

ЗАДВИЖКА клиновая стальная
Задвижка клиновая с выдвижным шпинделем стальная с ручным управлением общепромышленного назначения, предназначена для установки в качестве запорного устройства на трубопроводах, транспортирующих воду, пар, нефтепродукты с температурой рабочей среды до +425 °С. Климатические условия эксплуатации и места установки по ГОСТ 15150–69 исполнение У1 для умеренного климата с температурой от минус 40 до +40 °С. Фланцы задвижек – по ГОСТ 12819–80 на РN 1,6 МПа (16 кгс/см2). Уплотнительные поверхности и присоединительные размеры фланцев – по ГОСТ 12815–80, исполнение 1, ряд 2; исполнение 3, ряд 2. Ответные фланцы по ГОСТ 12820–80, ГОСТ 12821–80 на РN 1,6 МПа (16 кгс/см2), исполнение 1. Строительная длина – по ГОСТ Р50360–92.
Рабочее положение задвижек – любое. Рабочее положение затвора – полностью «открыто» или полностью закрыто». Использование задвижек в качестве регулирующих не допускается. Направление подачи среды – любое. При вращении маховика получает вращение резьбовая втулка, преобразующая вращательное движение в поступательное движение шпинделя и клина, открывая или закрывая проходное сечение. Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Характеристики |
Показатель |
Давление номинальное, МПа (кгс/см2) |
1,6 |
Температура, С° |
425 |
Рабочие среды |
Вода, пар, нефтепродукты |
Присоединение к трубопроводу |
Фланцевое |
ГАБАРИТНЫЕ РАЗМЕРЫ
Dn |
L |
D1 |
D2 |
d |
n |
H |
H1 |
Вес, кг |
50 |
180 |
102 |
125 |
18 |
4 |
345 |
405 |
25 |
80 |
210 |
133 |
160 |
18 |
4 |
450 |
550 |
38 |
100 |
230 |
158 |
180 |
18 |
8 |
596 |
702 |
54 |
150 |
280 |
212 |
240 |
22 |
8 |
790 |
950 |
100 |
200 |
330 |
268 |
295 |
22 |
12 |
795 |
1015 |
137 |
250 |
450 |
320 |
355 |
26 |
12 |
1005 |
1290 |
290 |
300 |
500 |
370 |
410 |
26 |
12 |
1200 |
1530 |
440 |
